Tête de lecture linéaire VIONiC™ (résolution 50 nm, câble 3 m, terminaison avec connecteur de type Sub D 15 (brochage de sortie standard), sortie synchronisée 20 MHz, marque de référence sélectionnable par l'utilisateur, alarme 3 états) à utiliser avec une règle RTLC20 / RTLC20-S / RKLC20-S

Référence: V2BCH30D20E
775,00 €
Tête de lecture linéaire VIONiC™ (résolution 50 nm, câble 3 m, terminaison avec connecteur de type Sub D 15 (brochage de sortie standard), sortie synchronisée 20 MHz, marque de référence sélectionnable par l'utilisateur, alarme 3 états) à utiliser avec une règle RTLC20 / RTLC20-S / RKLC20-S - 1
Tête de lecture linéaire VIONiC™ (résolution 50 nm, câble 3 m, terminaison avec connecteur de type Sub D 15 (brochage de sortie standard), sortie synchronisée 20 MHz, marque de référence sélectionnable par l'utilisateur, alarme 3 états) à utiliser avec une règle RTLC20 / RTLC20-S / RKLC20-S - 2
Tête de lecture linéaire VIONiC™ (résolution 50 nm, câble 3 m, terminaison avec connecteur de type Sub D 15 (brochage de sortie standard), sortie synchronisée 20 MHz, marque de référence sélectionnable par l'utilisateur, alarme 3 états) à utiliser avec une règle RTLC20 / RTLC20-S / RKLC20-S - 3
Tête de lecture linéaire VIONiC™ (résolution 50 nm, câble 3 m, terminaison avec connecteur de type Sub D 15 (brochage de sortie standard), sortie synchronisée 20 MHz, marque de référence sélectionnable par l'utilisateur, alarme 3 états) à utiliser avec une règle RTLC20 / RTLC20-S / RKLC20-S - 4
Tête de lecture linéaire VIONiC™ (résolution 50 nm, câble 3 m, terminaison avec connecteur de type Sub D 15 (brochage de sortie standard), sortie synchronisée 20 MHz, marque de référence sélectionnable par l'utilisateur, alarme 3 états) à utiliser avec une règle RTLC20 / RTLC20-S / RKLC20-S - thumbnail 1
Tête de lecture linéaire VIONiC™ (résolution 50 nm, câble 3 m, terminaison avec connecteur de type Sub D 15 (brochage de sortie standard), sortie synchronisée 20 MHz, marque de référence sélectionnable par l'utilisateur, alarme 3 états) à utiliser avec une règle RTLC20 / RTLC20-S / RKLC20-S - thumbnail 2
Tête de lecture linéaire VIONiC™ (résolution 50 nm, câble 3 m, terminaison avec connecteur de type Sub D 15 (brochage de sortie standard), sortie synchronisée 20 MHz, marque de référence sélectionnable par l'utilisateur, alarme 3 états) à utiliser avec une règle RTLC20 / RTLC20-S / RKLC20-S - thumbnail 3
Tête de lecture linéaire VIONiC™ (résolution 50 nm, câble 3 m, terminaison avec connecteur de type Sub D 15 (brochage de sortie standard), sortie synchronisée 20 MHz, marque de référence sélectionnable par l'utilisateur, alarme 3 états) à utiliser avec une règle RTLC20 / RTLC20-S / RKLC20-S - thumbnail 4
Fabrication sur commande - Délai général de 4 à 6 semaines.
Quantité

La V2BCH30D20E est une tête de lecture Renishaw VIONiC standard avec une longueur de câble de 3 m. Cette tête de lecture est configurée pour un système de codage linéaire utilisant... Plus d’infos

Frais de port offerts pour toute commande supérieure à 150,00 €.
Pour un paiement plus rapide, créez un compte ou connectez-vous.
Achetez directement ou demandez un devis.
Tableau technique
Description
V2BCH30D20E Principaux avantages/caractéristiques :
À propos de la gamme de codeurs numériques ultra compacts VIONiC :

Tableau technique

Format d’alarmeAlarme à 3 états
Type d’axeLinéaire
Longueur de câble (m)3
Extrémité de câbleConnecteur type D 15 voies
Options de sortie d’horloge20 MHz
Fréquence de sortie d’horloge (MHz)20
Type de produit de codageTête de lecture
Taille de codeurCompact
Gamme de température étenduefalse
Functional safetyfalse
Gigue (nm efficace)5.7
Vitesse maxi0.806 m/s
Type de mesureIncrémental
Type de déplacementLinéaire
Signal de sortieNumérique
Taille de tête de lecture35 mm x 13.5 mm x 10 mm
Terminaison de la tête de lectureConnecteur type D 15 voies
Type de tête de lectureIncrémental numérique RS422
Marques de référenceMarque de référence sélectionnable par l’utilisateur
Résolution (µm)0.05
Compatibilité de règleRTLC20 / RTLC20-S / RKLC20-S
Pas de règle (µm)20
Forme de règleLinéaire
SérieVIONiC
Erreur de subdivision<±15 nm type
Ultra high vacuumfalse

Description

La V2BCH30D20E est une tête de lecture Renishaw VIONiC standard avec une longueur de câble de 3 m. Cette tête de lecture est configurée pour un système de codage linéaire utilisant les règles flexibles RTLC20-S ou RKLC20-S.

Combinée aux règles flexibles RTLC20-S ou RKLC20-S, la tête de lecture incrémentale VIONiC offre un retour de position numérique très fiable pour une métrologie supérieure, un contrôle de mouvement fluide grâce à une erreur de subdivision (SDE) faible et des vitesses de déplacement élevées.

V2BCH30D20E Principaux avantages/caractéristiques :

  • Le codeur linéaire V2BCH30D20E est compatible avec une règle RTLC20-S ou RKLC20-S
  • La V2BCH30D20E intègre les fonctionnalités marque de référence, limites de course et alarme 3 états.
  • Le V2BCH30D20E dispose d'un câble de 3 m flexible, avec un connecteur de type Sub D 15.
  • La V2BCH30D20E nécessite un contrôleur avec une fréquence d’entrée ≥ 20 MHz.

À propos de la gamme de codeurs numériques ultra compacts VIONiC :

  • Le codeur optique incrémental le plus performant de Renishaw est facile à installer, grâce à ses tolérances de configuration étendues et son étalonnage simplifié
  • Les têtes de lecture VIONiC combinent les optiques de filtrage éprouvés de Renishaw avec une commande de signal dynamique et une technologie d'interpolation avancée. Procurant une très faible SDE, une excellente immunité à la saleté et éliminant l’utilisation d’une interface.

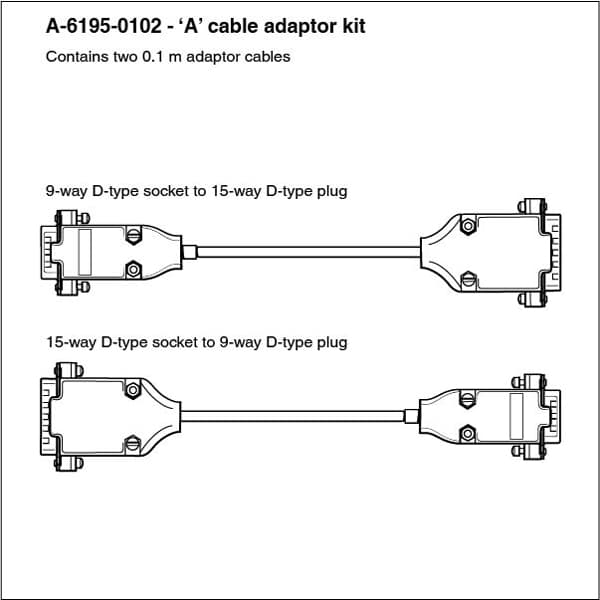

  • En option, l'Outil de Diagnostic Avancé ADTi-100 (A-6195-0100) est disponible pour un retour en temps réel des données du codeur pendant l'installation ou pour un diagnostic de terrain
  • Un modèle CAO de la tête de lecture VIONiC est disponible sur le site web de Renishaw
